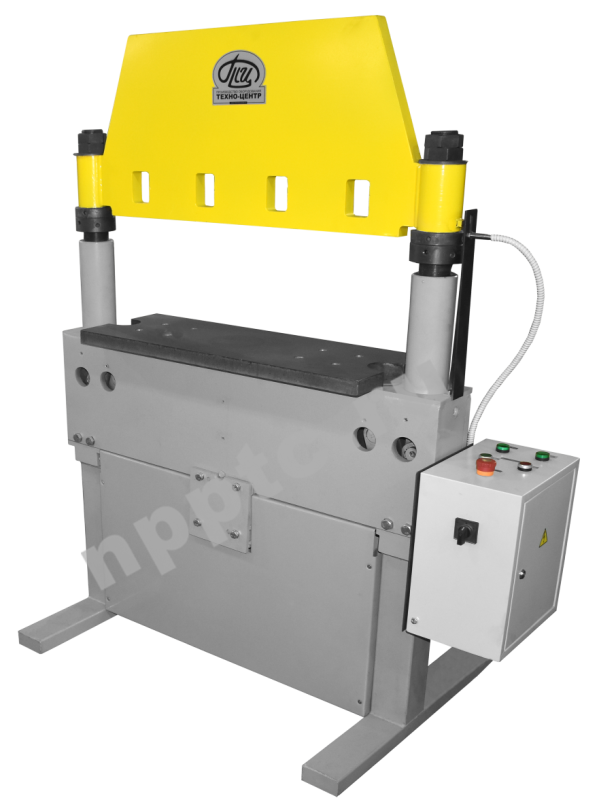

Предназначены для холодной штамповки: вырубки отверстий и пазов, пуклевок, вытяжки, гибки и т.п. различного профиля и размеров – наиболее целесообразно применять при групповой многопозиционной обработке.
Модель |
ПД800-18 |
ПД1300-27 |
ПД1600-26 |
ПД2000-25 |
---|---|---|---|---|
Расстояние между колонками, мм | 800 | 1300 | 1600 | 2000 |
Усилие, тс | 18 | 27 | 26 | 25 |
Ход траверсы, мм | 28 | 28 | 28 | 28 |
Расход воздуха (6 атм), л/цикл | 26 | 29 | 29 | 29 |
Габариты (LxBxH), мм |
1100х 600х 1250 |
1550х 600х 1350 |
1900х 600х 1350 |
2400х 600х 1350 |
Масса, кг |
480 | 600 | 730 | 880 |
Расстояние между траверсой и подштамповой плитой, система крепления штампов и другие технические характеристики согласовываются дополнительно в зависимости от задачи.
Модель |
ПДМ800-25 | ПДМ1300-40 | ПДМ1600-40 | ПДМ2000-35 |
---|---|---|---|---|
Расстояние между колонками, мм | 800 | 1300 | 1600 | 2000 |
Усилие, тс | 25 | 40 | 40 | 35 |
Ход траверсы, мм | 28 | 28 | 28 | 28 |
Установленная мощность, кВт | 4 | 4 | 4 | 4 |
Электропитание |
380В |
380В |
380В |
380В |
Габариты (LxBxH), мм |
1100х 600х 1350 |
1550х 600х 1450 |
1900х 600х 1450 |
2400х 600х 1450 |
Масса, кг | 530 | 650 | 780 | 930 |
Расстояние между траверсой и подштамповой плитой, система крепления штампов и другие технические характеристики согласовываются дополнительно в зависимости от задачи.
Модель |
ПДМ400-12 | ПДМ1000-40 |
---|---|---|
Расстояние между колонками, мм | 400 | 1000 |
Усилие, тс | 12 | 40 |
Ход траверсы, мм | 75...85 | 75...85 |
Установленная мощность, кВт |
4 |
15 |
Электропитание |
380В |
380В |
Габариты (LxBxH), мм |
1300х 600х 1400 |
1550х 600х 1450 |
Масса, кг | 520 | 670 |
Расстояние между траверсой и подштамповой плитой, система крепления штампов и другие технические характеристики согласовываются дополнительно в зависимости от задачи.
Конструктивные особенности:
