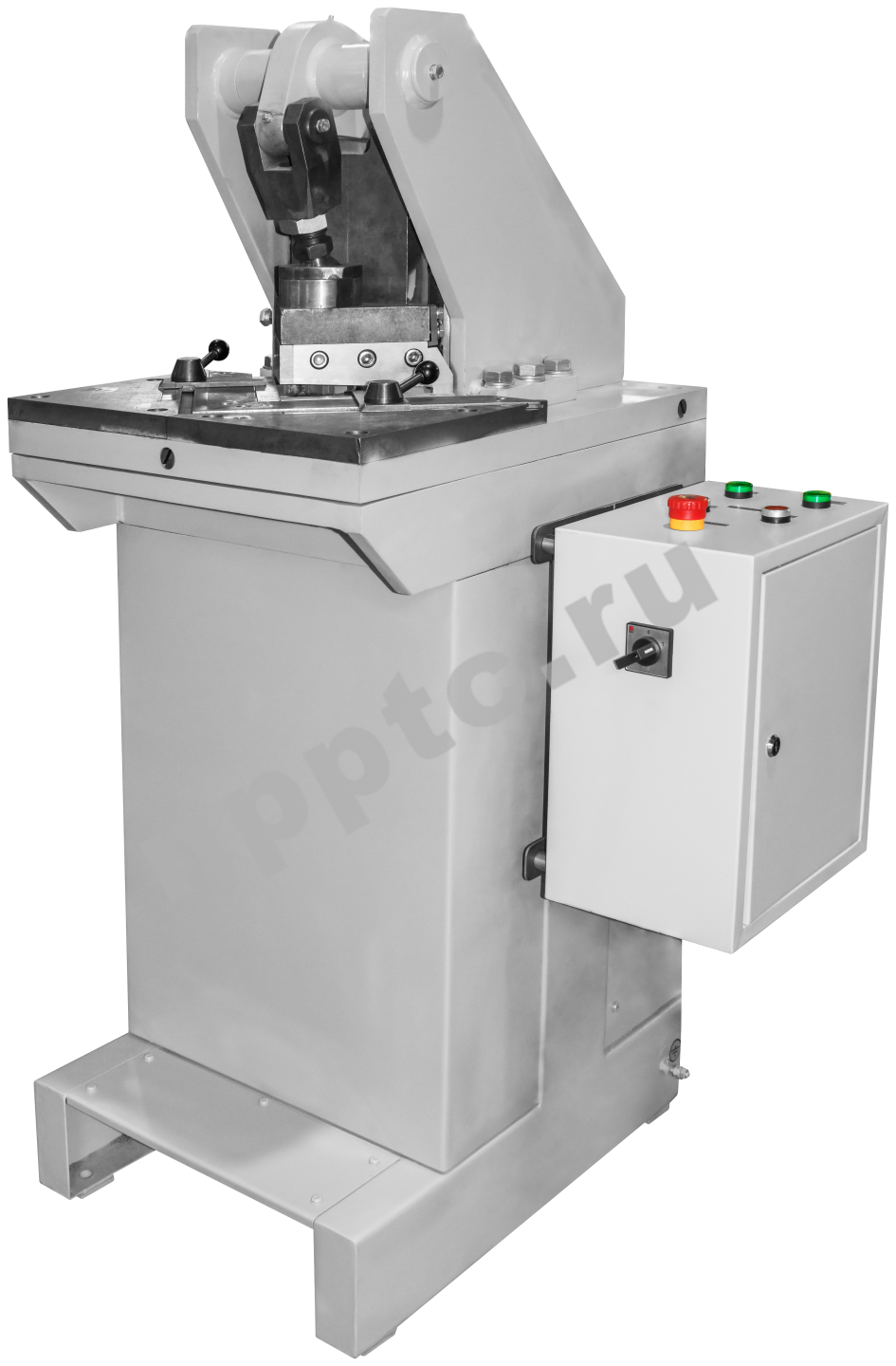

Специализированные прессы для вырубки угловых пазов в плоских деталях (например, для подготовки развертки) и разделки полок уголков (например, для стыковки под сварку).

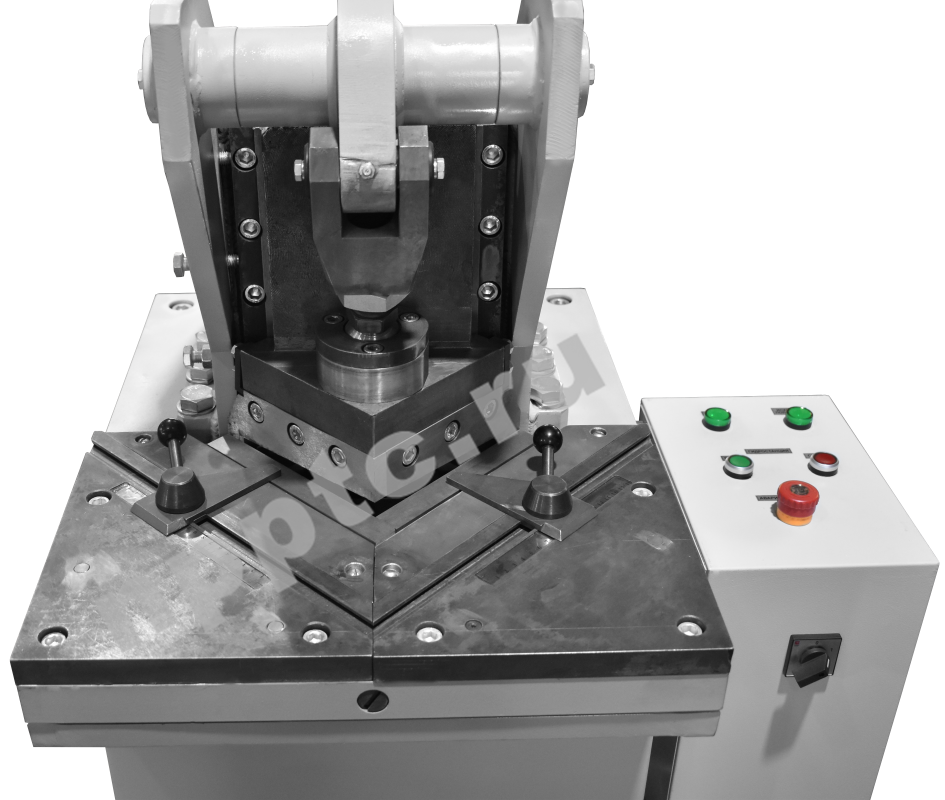

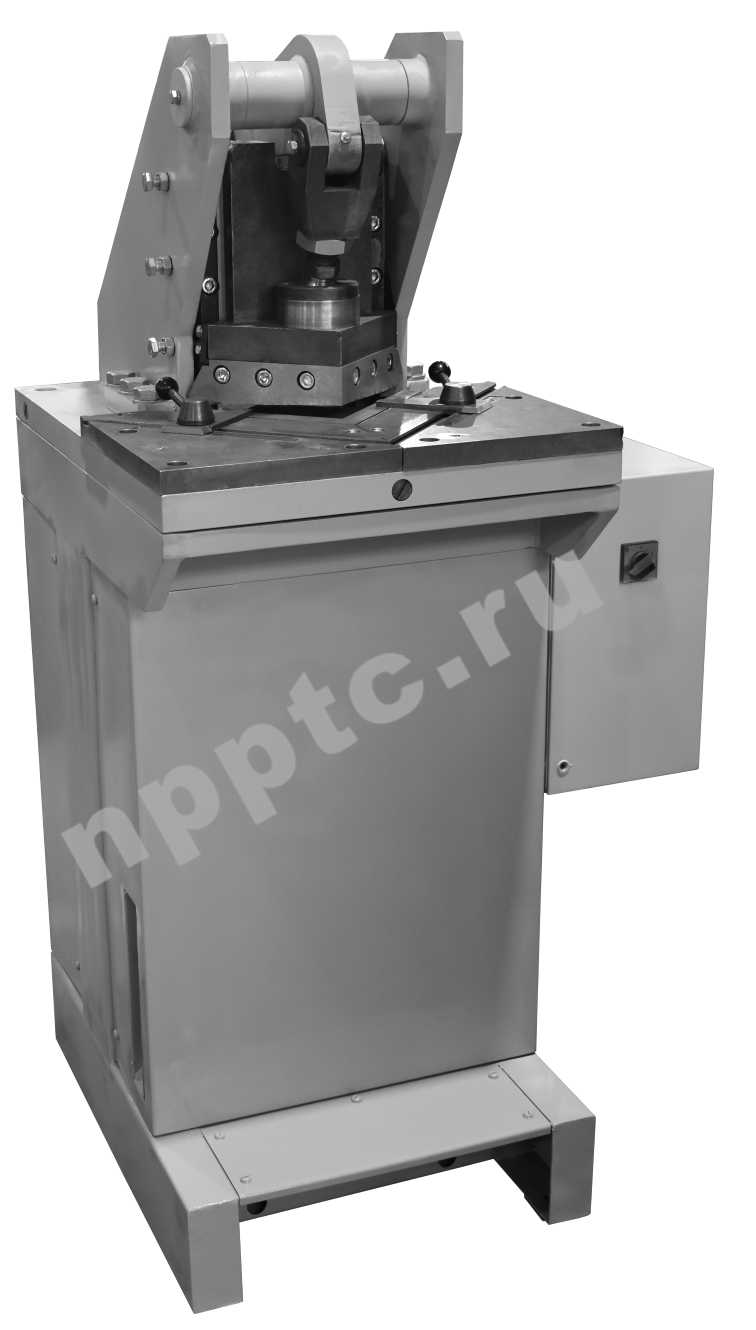

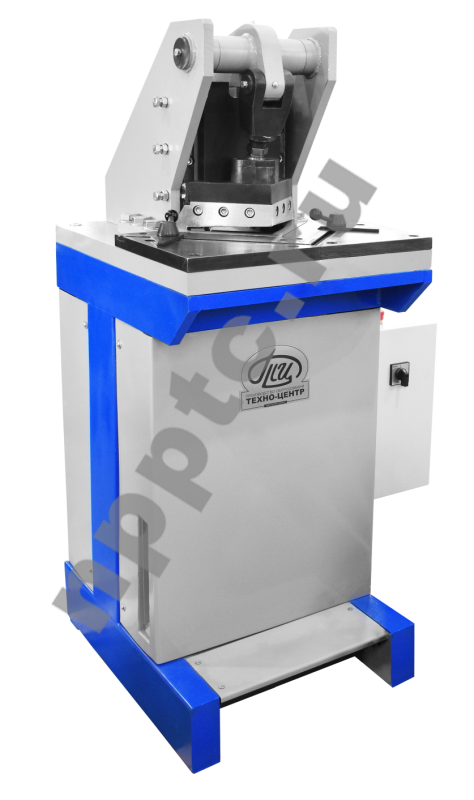

Конструктивные особенности угловырубных прессов серии НУ:
Подключаются к магистрали сжатого воздуха давлением 6 атм.
Экономичный расход сжатого воздуха и надежность являются яркими отличительными чертами пневматических угловырубных прессов нашего производства по сравнению с предложениями других производителей.
Щадящий режим работы штамповой оснастки: например, если рабочий по ошибке подаст заготовку толщиной 5 мм (вместо предназначенной 3 мм), то пуансон упрется в заготовку и пресс остановится, при этом штамп избежит повреждения.
Угловырубной пресс НУ160/3 универсален и позволяет устанавливать другую штамповую оснастку (например, штампы для вырубки отверстий, пазов, разделки сложного контура, гибки коротких деталей и т.д.).
Кинематика угловырубных прессов обеспечивает предельную простоту в обслуживании и работе.
Модель |
НУ100/1,5 |
НУ160/3 |
---|---|---|
Исполнение |
настольное | напольное |
Длина вырубаемой стороны, мм |
100 |
160 |
мах толщина листа (Ст3), мм |
1,5 |
3 |
Давление воздуха, атм |
6 | 6 |
Расход воздуха, л/цикл |
5 |
15,2 |
Габариты (LxBxH), мм |
360х550х500 |
850х650х1650 |
Масса, кг |
200 |
700 |

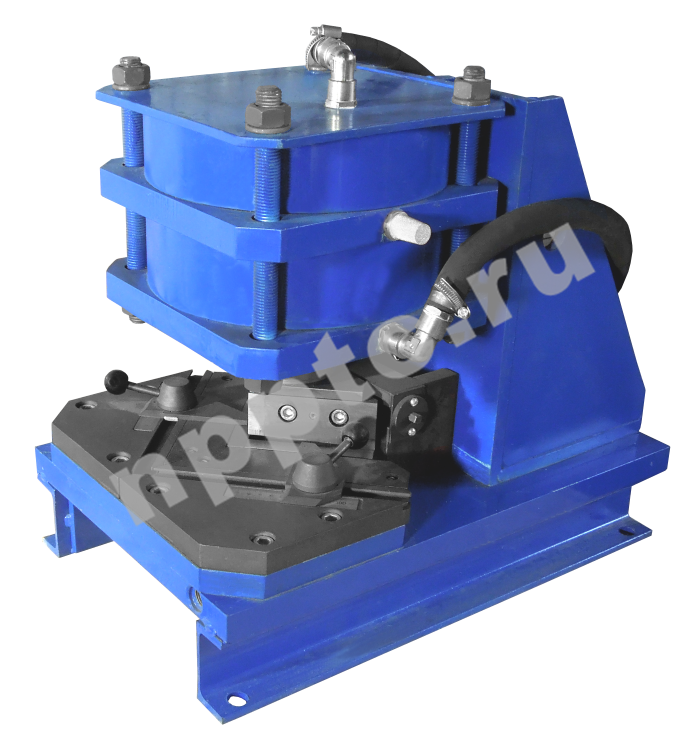

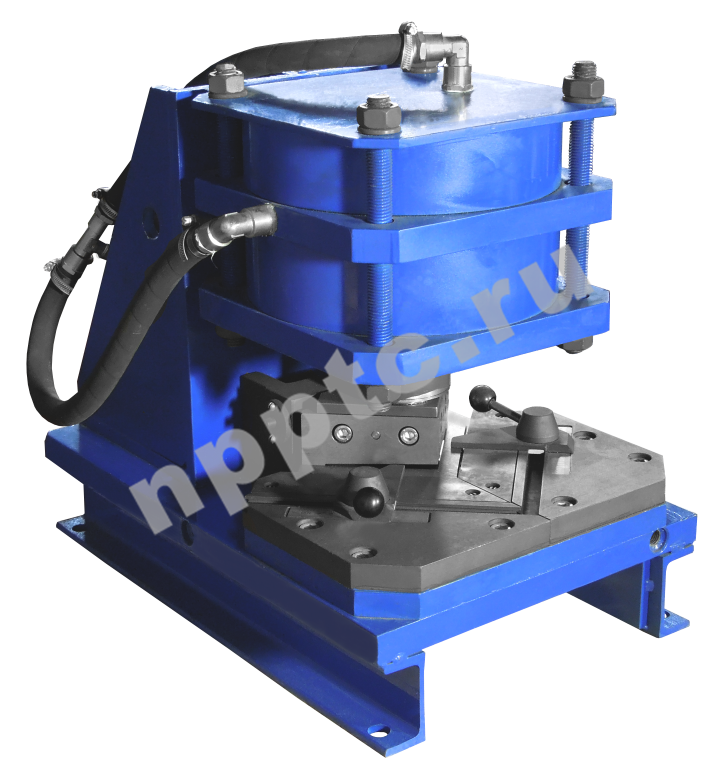

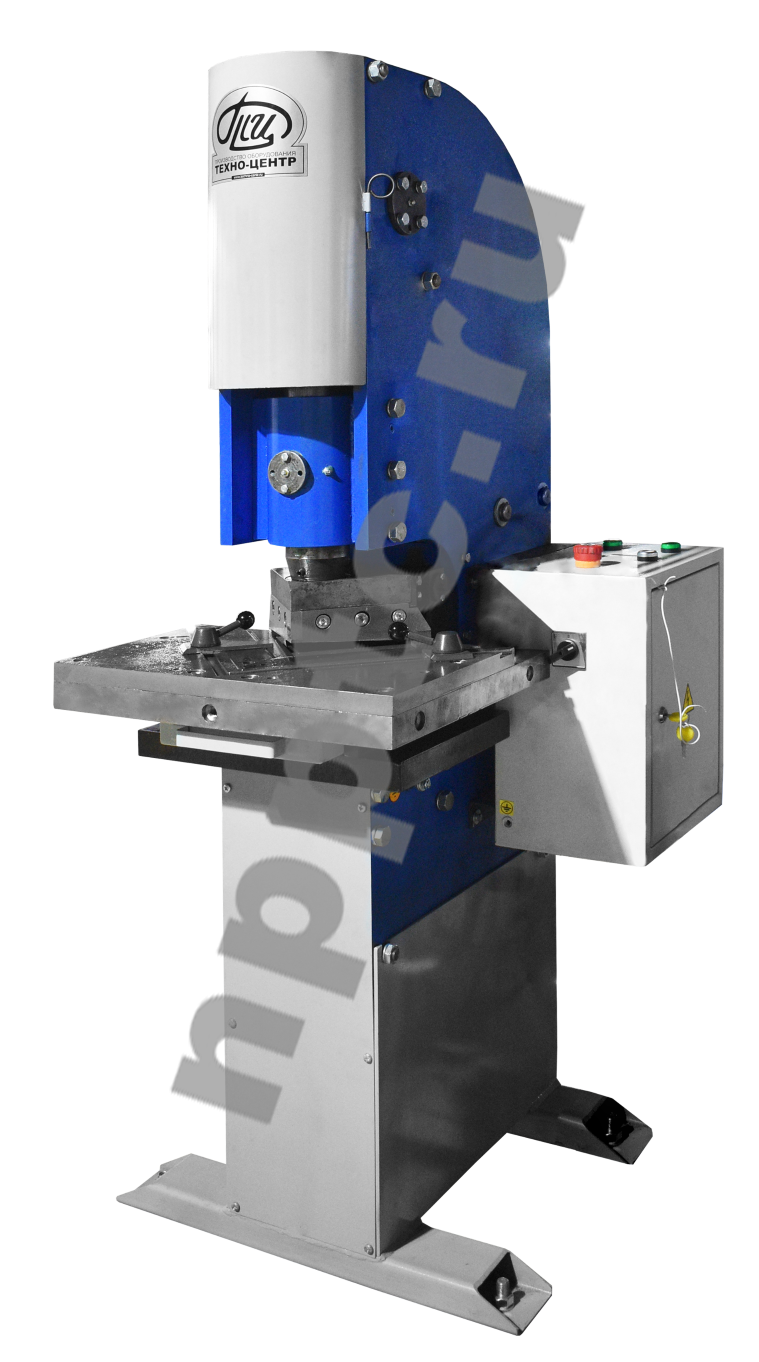

Конструктивные особенности угловырубных прессов серии НУМ:
Подключаются к сети электропитания 380В.
Быстрое время срабатывания ~2,5 сек/цикл при малой потребляемой мощности (4 кВт) является яркой отличительной чертой гидравлических угловырубных прессов нашего производства по сравнению с предложениями других производителей.
Угловырубной пресс НУМ160/3 универсален и позволяет устанавливать другую штамповую оснастку (например, штампы для вырубки отверстий, пазов, разделки сложного контура, гибки коротких деталей и т.д.).
Малогабаритная гидростанция (в комплекте с прессом) работает с типовыми марками масел и оснащена фильтром очистки масла, при этом данные расходные материалы можно купить в любом городе РФ.
Модель |
НУМ160/3 |
НУМ160/5 |
---|---|---|
Исполнение |
напольное | напольное |
Длина вырубаемой стороны, мм |
160 |
160 |
мах толщина листа (Ст3), мм |
3 |
5 |
Установленная мощность, кВт |
4 |
4 |
Габариты (LxBxH), мм | 650х650х1550 | 700х550х1500 |
Габариты гидростанции, мм | 550х350х700 | 550х350х700 |
Масса, кг |
420 | 450 |
Ниже представлены примеры разверток заготовки для изготовления металлических коробок.
Цветными линиями обозначается линия вырубки за 1 рабочий ход угловырубного пресса.
Конструктивные особенности угловырубных прессов серии НУ, НУМ:

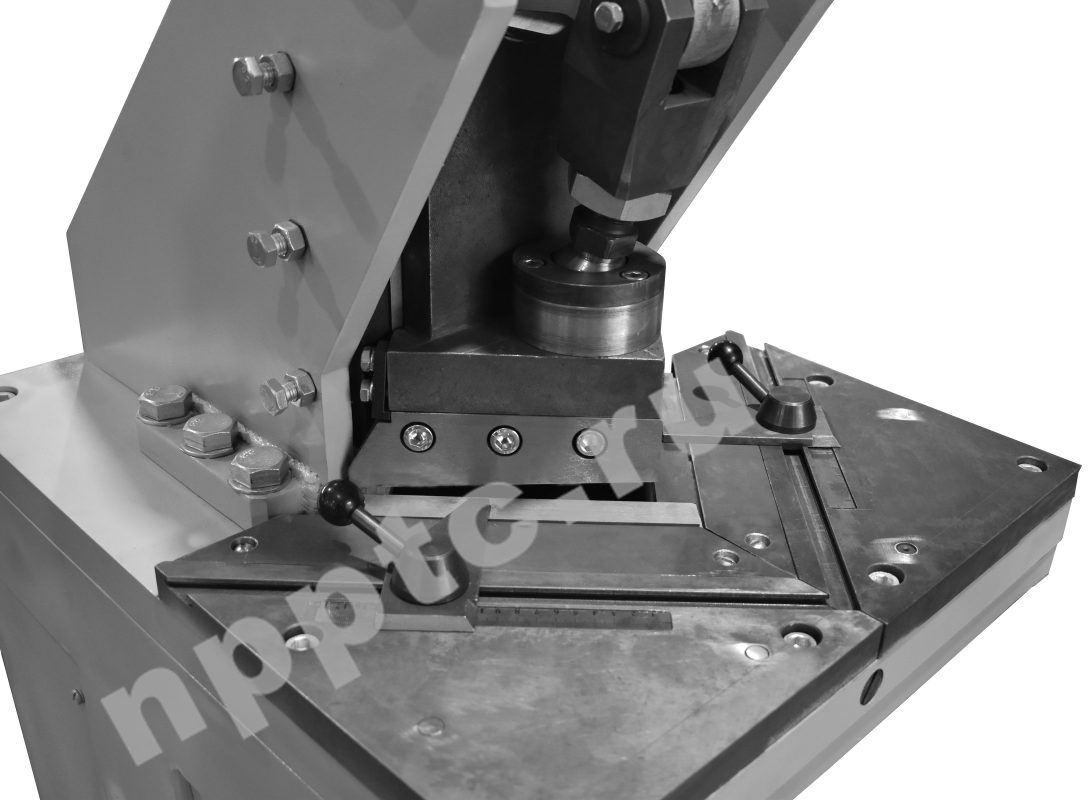

Управление угловырубным прессом – нажатием педали;
Для удобства перешлифовки ножи выполнены съемными;
Регулировка зазора между ножами позволяет вырубать угловые пазы в листах различных толщин и марок стали с надлежащим качеством реза;

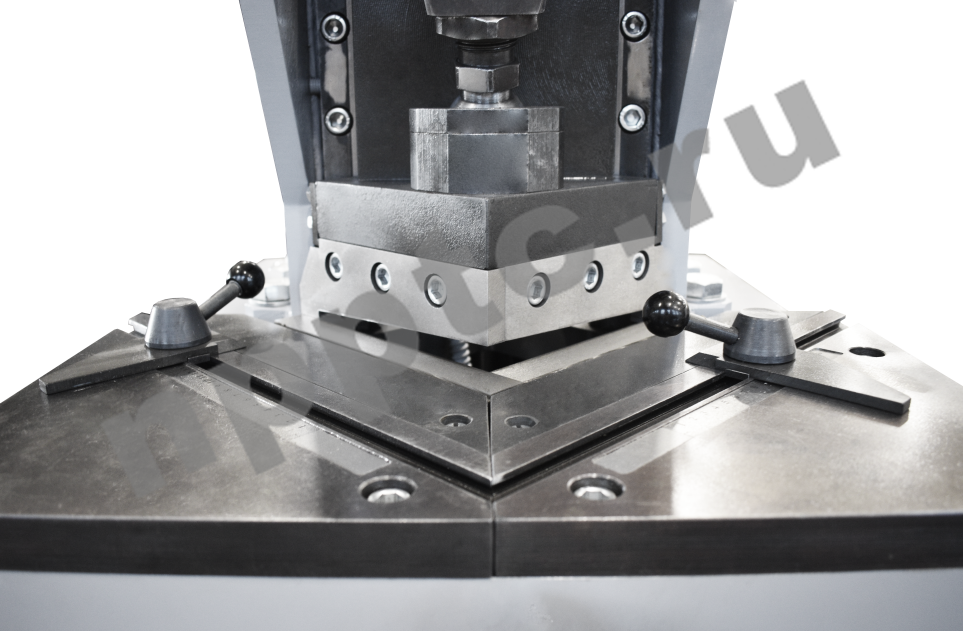

Удобное и быстрое позиционирование заготовки – размер углового паза задается подвижными упорами, по линейке.
Надежная винтовая фиксация упоров позволяет сохранять заданный размер углового паза даже если оператор с ударом подаст лист до упоров.
Технологичность конструкции и запас прочности обеспечивают многолетнюю эксплуатацию угловырубных прессов при двухсменном режиме работы.
Для работы достаточно подключить угловырубной пресс к источнику питания (подключил и работай).
